Ändern von winkelig verlaufenden Bemaßungen

Sie können vorhandene Winkelführungsbemaßungen ändern.

So ändern Sie Winkelführungsbemaßungen:

  1. Stellen Sie im PropertyManager Bemaßung auf der Registerkarte Hinweislinien sicher, dass Kettenbemaßung anzeigen ausgewählt ist.

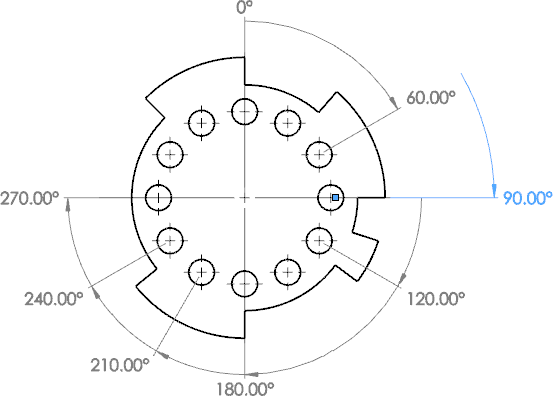

  2. Klicken Sie im Grafikbereich mit der rechten Maustaste auf eine Polarkoordinatenbemaßung, die auf dem Modell liegt, und wählen Sie dann Ausrichtung brechen aus.
  3. Ziehen Sie die laufende Bemaßungskette, um sie zu verschieben.

    Alle laufenden Bemaßungen auf der Kette werden verschoben mit Ausnahme der Bemaßung, deren Ausrichtung gebrochen ist.


  4. Klicken Sie mit der rechten Maustaste auf eine Winkelführungsbemaßung auf dem h, und wählen Sie Anzeigeoptionen und anschließend eine der folgenden Optionen aus:
    Option Bezeichnung
    Laufende Bemaßung ausrichten Richtet alle laufenden Bemaßungen aus.

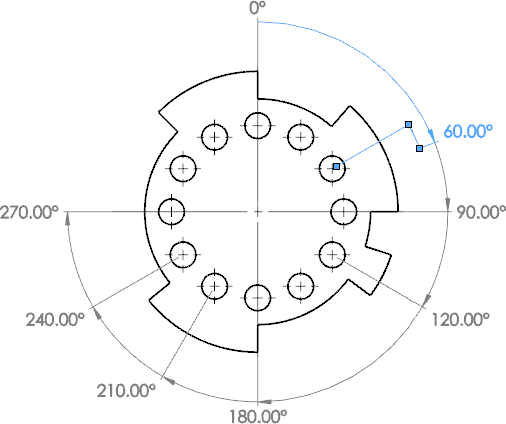

    Knick Biegt die Bemaßungslinie und ermöglicht so die Neupositionierung der Bemaßung.

    Laufende Bemaßung erneut knicken Wendet den automatischen Knick-Algorithmus auf die laufenden Bemaßungen an.

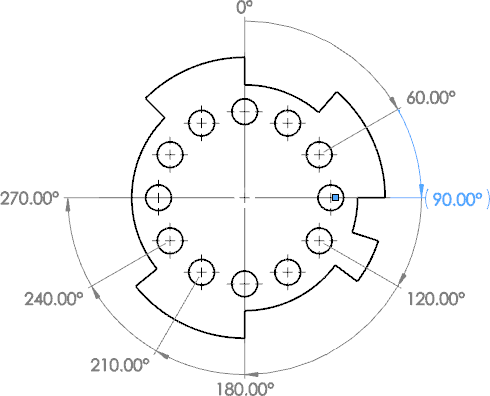

    Klammern anzeigen Setzt die ausgewählte Bemaßung in Klammern.

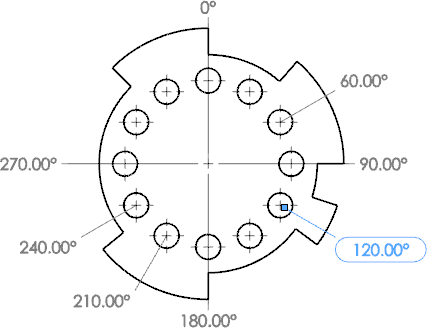

    Als Prüfmaß anzeigen Zeigt die ausgewählte Bemaßung als Prüfmaß an.
