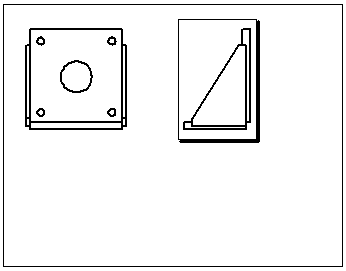

Füllen von vordefinierten Ansichten

  • Ziehen. Ziehen Sie ein Modell aus dem FeatureManager eines geöffneten Teil- bzw. Baugruppendokuments in das Zeichnungsdokument. Das Modell wird allen verfügbaren vordefinierten Ansichten hinzugefügt.
  • Modell einfügen. Klicken Sie mit der rechten Maustaste in einer vordefinierten Ansicht, und wählen Sie Modell einfügen aus. Wählen Sie eine der folgenden Optionen aus:
    • Wählen Sie im PropertyManager Modell einfügen ein Modell in der Liste Geöffnete Dokumente aus, oder klicken Sie auf Durchsuchen, um nach einer Modelldatei zu suchen.
    • Wählen Sie eine Ansicht aus, die ein Modell enthält.
    • Wählen Sie in einem anderen Fenster das Modell im FeatureManager oder im Grafikbereich aus.

      Die Ansicht und alle damit verbundenen Ansichten (wie z. B. projizierte Ansichten) werden eingefügt, wenn Sie auf PM_OK.gif klicken.

  • Auswählen oder Durchsuchen. Wählen Sie eine vordefinierte Ansicht aus. Wählen Sie im PropertyManager unter Modell einfügen einen Namen aus der Liste Teil/Baugruppe von Modellen aus, die in der aktuellen Sitzung geöffnet sind, oder klicken Sie auf Durchsuchen, und wählen Sie eine Modelldatei aus. Die Ansicht und alle damit verbundenen Ansichten (wie z. B. projizierte Ansichten) werden eingefügt, wenn Sie auf PM_OK.gif klicken.
