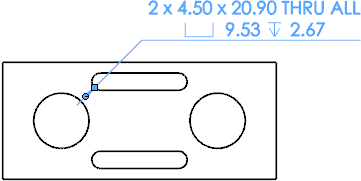

Sie können das Tool Bohrungsbeschreibung verwenden, um Beschreibungen für mit dem Bohrungsassistenten erstellte Langlöcher zu erstellen.
Die Formatdefinitionsdatei für Beschreibungen (Installationsverzeichnis\SolidWorks Corp\SolidWorks\lang\Sprache\calloutformat.txt) wurde geändert und enthält jetzt neue Beschreibungen für jede Langlochkombination. Neue Abschnitte wurden für Senkschrauben-, flache und Stirnsenkungslanglöcher hinzugefügt.
Die Langlochbeschreibungen befinden sind am Ende jedes Standards, damit Sie sie leichter finden können, wenn Sie sie ändern oder mit einer bereits geänderten Datei calloutformat.txt kombinieren möchten.
Sie können die Hinweislinie an jedem beliebigen Punkt entlang der Bogenbereiche des Langlochs neu anfügen. Die Hinweislinie zeigt immer zur Mitte des Bogens. Sie können den Winkel mit der Option Winkel für radiale/Durchmesser-Hinweislinie fangen steuern. Klicken Sie auf , um diese Option aufzurufen.
Die Beschreibung zeigt alle auf das Langloch bezogenen Bemaßungen an, die für eine Zeichnung markiert sind, sowie den Hinweis DURCH ALLES oder den Tiefensymbolwert, wenn das Langloch blind oder durchgehend ist.
Die Langlochlänge wird durch die Länge Tangente zu Tangente des Langlochhauptteils bestimmt, nicht durch die Stirnsenkungs- oder Formsenkungstangenten.
