Wenn Sie zylindrische Flächen oder runde Kanten mit einer Achse verknüpfen möchten, erstellt die Software eine konzentrische Verknüpfung. Wenn Sie zwei parallele ebene Flächen auswählen, erstellt die Software eine deckungsgleiche Verknüpfung.
Einige Standardverknüpfungstypen verfügen über eine sekundäre Standardverknüpfung, die erstellt wird, wenn der primäre Standardverknüpfungstyp eine deckungsgleiche Verknüpfung ist, die die Baugruppe überdefiniert. Zum Beispiel erstellt die Software eine parallele Verknüpfung zwischen zwei parallelen ebenen Flächen, wenn eine deckungsgleiche Verknüpfung die Baugruppe überdefiniert.

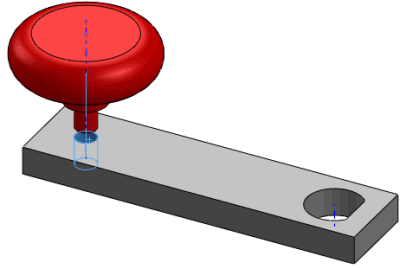

Um eine Achse mit einer zylindrischen Fläche in einer Baugruppe zu verbinden, gehen Sie folgendermaßen vor:
-
Wählen Sie eine Achse und eine zylindrische Fläche oder runde Kante aus.
Um temporäre Achsen anzuzeigen, klappen Sie Elemente ausblenden/einblenden
auf (Head-Up-Ansicht-Symbolleiste), und klicken Sie auf Ansicht Temporäre Achsen
.
-
Klicken Sie auf Verknüpfung
(Baugruppen-Symbolleiste) oder auf .
Als Verknüpfungstyp wird automatisch eine zylindrische Verknüpfung ausgewählt.
- Stellen Sie die Verknüpfung fertig, und klicken Sie auf
.
