Neben den Rüstkosten bestimmen auch die Kosten des während der Fertigstellungsoperationen entfernten Materials die Kosten der Fertigstellungsoperationen. Als Nächstes definieren Sie ein Mehrkörper-Teil für das während der Nachbearbeitungsvorgänge zu entfernende Material.
Eine Möglichkeit für die Definition eines Mehrkörper-Teils für das entfernte Material besteht darin, ein Rohteil für das Gussteil aus dem fertiggestellten Teil zu entfernen. Dadurch bleibt das Volumen des während der Nachbearbeitungsvorgänge entfernten Materials übrig.
- Klicken Sie im ConfigurationManager
für my_cast_cylinder.sldprt mit der rechten Maustaste auf Standard [ my_cast_cylinder ], und wählen Sie Abgeleitete Konfiguration hinzufügen aus.
- Geben Sie im PropertyManager im Feld Konfigurationsname den Namen Costing Beispiel ein, und klicken Sie auf
.
- Fügen Sie das Rohteil dem fertiggestellten Teil hinzu:
- Klicken Sie auf .

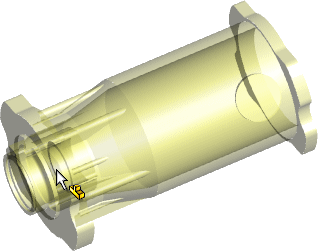

- Wählen Sie Installationsverzeichnis\samples\whatsnew\costing\cast_part_volume_removed\CAST_CYLINDER_STOCK.SLDPRT aus, und klicken Sie auf Öffnen.

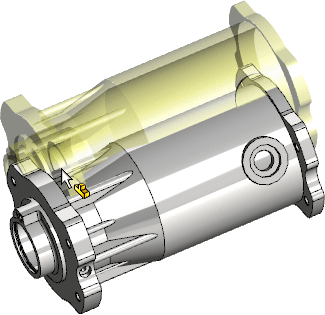

- Ziehen Sie das Rohteil auf das fertiggestellte Teil, und klicken Sie auf die Körper, wenn sie übereinstimmen.
- Klicken Sie auf .
- Wählen Sie im PropertyManager für Art des Vorgangs die Option Entfernen aus.

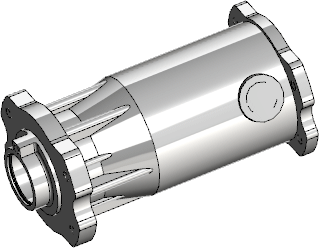

- Entfernen Sie die zwei Körper, um den Teil für das Volumen des zu entfernenden Materials zu definieren:
- Erweitern Sie im FeatureManager den Ordner Volumenkörper (2).
- Wählen Sie für Hauptkörper den Eintrag <CAST_CYLINDER_STOCK> aus.
- Wählen Sie für Zu entfernende Körper den Eintrag Flanschbohrungen aus, und klicken Sie auf .
- Wählen Sie im Dialogfeld Zu behaltende Körper die Option Alle Körper aus, und klicken Sie auf OK.
