Auswählen von Körpern oder Komponenten für Schnittansichten

Sie können Körper oder Komponenten auswählen, die Schnittansichten hinzugefügt oder von ihnen ausgeschlossen werden sollen.

Um Körper oder Komponenten für Schnittansichten auszuwählen, gehen Sie folgendermaßen vor:

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\fundamentals\jig saw\Jigsaw.SLDASM.


  2. Klicken Sie auf Schnittansicht tool_Section_View.gif (Ansichts-Symbolleiste) oder Ansicht > Anzeige > Schnittansicht .

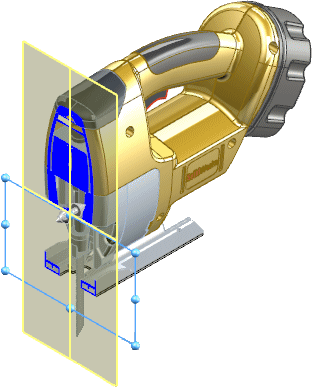

  3. Klicken Sie im PropertyManager unter Schnitt 1 auf SeitePM_right.gif.

    jigsaw_side_plane.pn

  4. Klicken Sie auf Ausgewählte Komponenten.
  5. Wählen Sie im aufschwingenden FeatureManager die folgenden Elemente aus, um sie zu Ausgewählte Komponenten hinzuzufügen.

    • MOTOR DRIVE
    • SW0903A GEAR DRIVE
    • SW0903A CAM
    • NEEDLE ROLLER (NIH)
    • GEAR DRIVE SHAFT
    • SW0904 - PLUNGER ASSEMBLY

  6. Wählen Sie unter Ausgewählte Komponenten die Option Ausgewählte Komponenten ausschließen aus.

    Die ausgewählten Komponenten werden zur Gänze angezeigt. Alle anderen Teile werden in der Schnittansicht abgebildet.


  7. Klicken Sie auf Vorschau, um eine graphische Vorschau des Schnitts basierend auf der Position der Schnittebene und basierend auf den ausgewählten Komponenten oder Körpern anzuzeigen.

    Mit Vorschau werden die Schnittebene, Referenzebene und Konturen der Flächen sowie die Schnittebene ausgeblendet.


  8. Wählen Sie Schnittebene anzeigen aus, um eine temporäre Ebene anzuzeigen, in der Sie Komponenten auswählen können, die im Modell oder im Schnittbereich nicht angezeigt werden.


  9. Ziehen Sie die Kugel der Triade nach rechts, um ausgeblendete Komponenten anzuzeigen.


  10. Klicken Sie im Grafikbereich auf BEZEL - RIGHT, um die Komponente der Liste der ausgewählten Komponenten hinzuzufügen.


  11. Klicken Sie auf Vorschau.
  12. Klicken Sie auf PM_OK.gif.
Um die Schnittansicht zu bearbeiten, klicken Sie mit der rechten Maustaste in den Grafikbereich, und wählen Sie Eigenschaften Schnittansicht aus.
