Anzeigen der Ergebnisse nach dem Abkühlen

Nachdem die Analyse abgeschlossen wurde, können Sie die endgültigen Restspannungen und Verschiebungen des Teils darstellen, nachdem es vollständig abgekühlt ist.

Bei der endgültigen Form des Teils (bei Pseudozeit t = 1 s) werden die Auswirkungen der Spannungen sowohl im Werkzeug (bei Pseudozeit t = 0) als auch der abzukühlenden Thermalspannungen berücksichtigt.

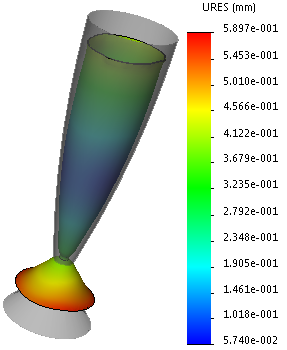

So zeigen Sie die endgültige Form des Teils an:

  1. Öffnen Sie unter Ergebnisse den PropertyManager Verschiebungsdarstellung.
  2. Stellen Sie Zeit auf 1 s ein, und wählen Sie unter Modellverformung die Option Modellverformung aus.
  3. Wählen Sie in der Registerkarte Einstellungen die Option Modell über die verformte Geometrie legen aus.
  4. Klicken Sie auf OK.
