Dokumenteigenschaften - Fasenbemaßungen

Sie können für Fasenbemaßungen Zeichnungseinstellungen auf Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

So öffnen Sie diese Seite:

Klicken Sie in einer geöffneten Zeichnung auf Optionen (Standardsymbolleiste), wählen Sie Dokumenteigenschaften aus, und wählen Sie anschließend Bemaßungen > Fase aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Basisfasen-Bemaßungsstandard

Basisfaser-Bemaßungsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Art der Hinweislinie

Art der Hinweislinie Wählen Sie: einen Stil.
Dicke der Hinweislinie Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
Textausrichtung Horizontal Links
Mitte
Rechts
VertikalVertikal Oben
Mitte
Unten

Fasentextformat

1 X 1 Abstand nach Abstand
1 X 45° Abstand nach Winkel
45° X 1 Winkel nach Abstand
C1 Fasenabstand (nur 45-Grad-Winkel)
„X“-Format Wählen Sie zwischen Groß- und Kleinschreibung.

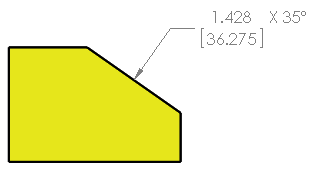

Doppelbemaßungen

Anzeige als Doppelbemaßung Wählen Sie diese Option aus, um Bemaßungen in doppelten Einheiten anzuzeigen.
Einheiten für Doppelanzeige Aktivieren Sie diese Option, um Einheiten für den zweiten Satz von Bemaßungen anzuzeigen.
Position des Bemaßungswerts Obenchamfer_dual_dim_top.gif

Primäre Genauigkeit

Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für den Wert aus.
PM_Tol_Precision_DualDim.gif Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für die Toleranz aus.

Winkelgenauigkeit

Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für den Wert aus.
Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für die Toleranz aus.

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.

Textposition

Horizontaler Text
Horizontaler, unterstrichener Text
Gewinkelter Text
Gewinkelter, unterstrichener Text
Horizontaler Text, Entlang der Modelllinienverlängerung

Optionen

Toleranz

Klicken Sie auf diese Schaltfläche, um die Toleranz festzulegen.
