In „DimXpert Größenbemaßung“ unterstützte Funktionen

Feature Beispiel und Bemaßungsart
Aufsatz

Durchmesser
Fase

  • Winkel-Abstand
  • Abstand-Abstand
DimXpert bemaßt SolidWorks Fasen mit der Methode, die zu ihrer Definition verwendet wurde.

Fasen, die anhand ihrer Topologie erkannt werden, werden mit Abstand-Abstand bemaßt.

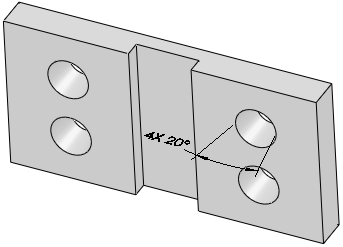

Kegel
Eine Reihe externer oder interner Kegel muss denselben eingeschlossenen Winkel haben oder auf einer gemeinsamen Ebene liegen.
Zylinder

Radius
Feature Beispiel und Bemaßungsart
Verrundung

Radius

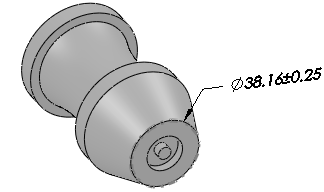

Kreis überschneiden
Ein Kreis, der durch den Schnitt eines Kegels mit einer Ebene entsteht. Der Kegel muss senkrecht zur Ebene sein und kann nicht von einer Ellipse erstellt werden. Der Kegel und die Ebene können durch eine Verrundung oder Fase unterbrochen sein.
Stirnsenkungsbohrung

  • Bohrungsdurchmesser und -tiefe (bei Endbedingung „Blind“)
  • Stirnsenkungsdurchmesser und Tiefe

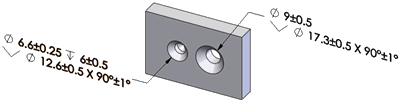

Formsenkungsbohrung

  • Bohrungsdurchmesser und -tiefe (bei Endbedingung „Blind“)
  • Formsenkungsdurchmesser und Winkel
Feature Beispiel und Bemaßungsart
Einfache Bohrung

Durchmesser und Tiefe (bei Endbedingung „Blind“) oder Gewindebezeichnung und -tiefe (bei Endbedingung „Blind“)
Kerbe

Länge, Breite und Tiefe (bei Endbedingung „Blind“)
Die Bemaßungsart muss im Dialogfeld DimXpert Optionen angegeben werden.
Breite

Breite
Feature Beispiel und Bemaßungsart
Kugel
