Radius- und Durchmesserbemaßungen mithilfe von Mittellinien erstellen

Sie können mehrere Radius- oder Durchmesserbemaßungen erstellen, ohne jedes Mal die Mittellinie auswählen zu müssen. Diese Art von Bemaßen ist hilfreich, wenn Sie für Rotationsgeometrie Skizzen erstellen, für die verschiedene Durchmesserbemaßungen erforderlich sind.

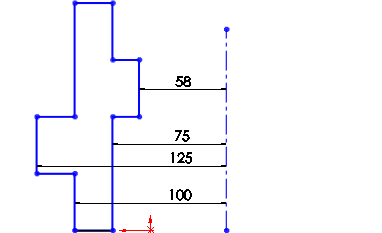

Dimension Centerline Radius
Mehrere radiale Bemaßungen

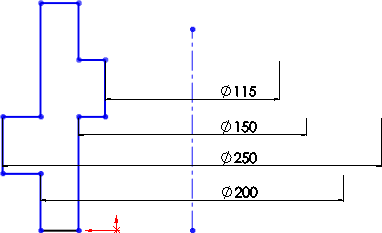

Dimension Centerline Diameter
Mehrere Durchmesserbemaßungen
  1. Klicken Sie in einer Skizze mit einer Mittellinie und Linien oder Punkten auf Intelligente BemaßungTool_Smart_Dimensions_Relations.gif (Bemaßungen/Beziehungen-Symbolleiste) oder Extras > Bemaßungen > Intelligent.
  2. Wählen Sie die Mittellinie und eine Linie oder einen Punkt aus.
  3. Verschieben Sie zum Erstellen eines Radius den Cursor an eine Stelle diesseits der Mittellinie. Verschieben Sie zum Erstellen eines Durchmessers den Cursor an eine Stelle jenseits der Mittellinie.
  4. Klicken Sie, um die Bemaßung zu platzieren.

    Für Radiusbemaßungen wird der Zeiger pointer _smart_dimension_radial.gif, für Durchmesserbemaßungen der Zeiger Pointer Smart Dimension Diametral angezeigt.

  5. Wählen Sie andere Linien oder Punkte in der Skizze zum Erstellen weiterer Bemaßungen.
