Elenco forze trave

Elenca le forze o le sollecitazioni di trave in formato tabulare. Le forze e le sollecitazioni sono elencate nelle direzioni locali (orientamento) di ciascuna trave.

Per accedere a questo PropertyManager, eseguire uno studio di simulazione con travi. Fare clic con il pulsante destro del mouse su Risultati ST_folder_results.gif e selezionare Elenco forze trave.

Elenco

  Forze Mostra i valori assiale, di taglio e di momento (nelle direzioni 1 e 2) e della torsione (momento attorno alla direzione assiale).
  Sollecitazioni Mostra i valori di sollecitazione assiale, flettente e di taglio (attorno alle direzioni 1 e 2) e torsionale, nonché i valori massimi della sollecitazione assiale e della sollecitazione flettente.
Per le travi rinforzate sono disponibili solamente forze assiali e sollecitazioni.
units.png Unità Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2.

Range trave

Immettere un valore di Inizio e Fine per visualizzare i risultati di un sottoinsieme di travi nel modello. I numeri corrispondono all'elenco nella cartella Travi dell'albero dello studio di simulazione.

  Forze Mostra i valori assiale, di taglio e di momento (nelle direzioni 1 e 2) e della torsione (momento attorno alla direzione assiale).
  Sollecitazioni Mostra i valori di sollecitazione assiale, flettente e di taglio (attorno alle direzioni 1 e 2) e torsionale, nonché i valori massimi della sollecitazione assiale e della sollecitazione flettente.
Per le travi rinforzate sono disponibili solamente forze assiali e sollecitazioni.
units.png Unità Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2.

Finestre di dialogo Elenca forze ed Elenca sollecitazioni

  Mostra solo valori estremi Elenca solo i valori estremi lungo la lunghezza del corpo della trave.
  Mostra solo punti finali della trave Elenca solo i risultati relativi alle estremità di ogni corpo della trave.
units.png Unità Visualizza le forze nelle unità N, lbf, o kgf. Visualizza le sollecitazioni nelle unità N/m^2, psi, o kgf/cm^2.
  Nome trave Mostra il nome trave corrispondente al corpo della trave elencato nella cartella Travi dell'albero dello studio di simulazione.
  Elemento Visualizza il numero dell'elemento.
  Fine Visualizza i due nodi terminali di ciascun elemento.
  Salva Salva la tabella come File Excel (.csv) o File di testo (*.txt).
Inoltre, è possibile copiare una porzione della tabella in Microsoft Excel o in un editor di testo. Selezionare un intervallo di celle, fare clic con il pulsante destro del mouse e selezionare Copia.
  • Quando si seleziona una riga nella schermata Elenco forze o Elenco sollecitazioni, l'elemento corrispondente si evidenzia nell'area grafica e l'albero di studio Simulation. Premere il tasto Maiusc per selezionare righe multiple consecutive. Premere il tasto Ctrl per selezionare righe multiple individuali.
  • Per ordinare i dati per colonna nella finestra Elenco forze o Elenco sollecitazioni, fare clic sulla freccia nella parte superiore della colonna.

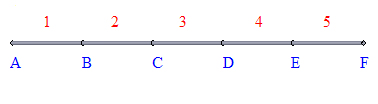

La figura seguente mostra il corpo di una trave suddiviso in cinque elementi.
Elemento trave Estremità 1 Estremità 2
1 A B
2 B C
3 C D
4 D E
5 E F
