PropertyManager Analisi di deviazione

Apparirà la mesh a colori o la deviazione sarà indicata dai raggi a colori. Sostare sopra la deviazione per valori di deviazione specifici. Un rapporto di deviazione dettagliato può essere salvato.

Tipo di analisi

	Deviazione da superficie a mesh	Una visualizzazione a colori sulla mesh mostra la deviazione tra la superficie estratta e la mesh. Per ogni vertice nella mesh, il software calcolerà il punto più vicino normale alla superficie.

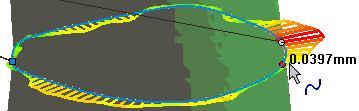

	Deviazione da curva a mesh	Le spline a colori lungo la curva mostrano la deviazione tra i punti di campionatura sulla curva e i punti proiettati sulla mesh.
	Deviazione da mesh a mesh	Creare una mesh originale da usare come riferimento per generare un'altra mesh di lavorazione. Misurazione riportata alla mesh originale per garantire il mantenimento della mesh di lavoro entro la stabilita tolleranza.

Parametri di analisi

	Mesh o sotto mesh	Selezionare la mesh la cui deviazione è sotto esame.
, ,	Superfici, Curve, Mesh o sotto mesh di origine	Selezionare le entità dalle quali si analizza la deviazione alla Mesh o sottomesh selezionata.
	Sensibilità	Imposta il numero di punti di campionatura usati. Per le curve, controlla il numero di raggi visualizzati.
	Margine superiore	Imposta la delimitazione di deviazione superiore.
	Margine inferiore	(non disponibile per Deviazione da curva a mesh). Imposta la delimitazione di deviazione inferiore.
	Calcola	Visualizza l'analisi di deviazione.
	Rapporto	Salva il rapporto di analisi di deviazione come file .txt.

Analisi della deviazione

Impostare i colori usati per la visualizzazione dell'analisi di deviazione. Il software rappresenta graficamente i valori tra le delimitazioni inferiore e superiore a colori continuamente in modifica. I valori sopra e sotto le delimitazioni sono rappresentati graficamente in un solo colore.
