Proprietà del documento - Etichette di vista ausiliaria

È possibile specificare le impostazioni di disegno a livello del documento per le etichette delle viste ausiliaria.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Etichette della vista > Ausiliaria.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard vista ausiliaria base

Standard vista ausiliaria base
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile della linea

Stile della linea Selezionare: uno stile.
Spessore della linea Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo freccia ausiliaria

Carattere

Fare clic per cambiare il tipo di carattere.

Testo etichetta vista

Carattere

Fare clic per cambiare il tipo di carattere.

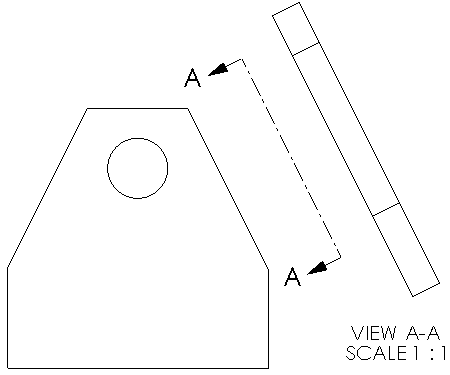

Esempio Testo di etichetta della vista

Opzioni etichetta

Per standard Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista:
  • Nome. Selezionare il titolo che verrà visualizzato nell'etichetta della vista oppure digitare un titolo personalizzato.
  • Etichetta. Selezionare il modo in cui visualizzare la lettera dell'etichetta corrispondente all'etichetta sulla vista padre.
  • Rotazione. Imposta l'aspetto dell'angolo di rotazione della vista.
  • Scala. Selezionare un'etichetta per la scala oppure digitare un'etichetta personalizzata.
  • Delimitatore. Selezionare un'opzione di visualizzazione della scala:
    • Per visualizzare la scala con due numeri separati da un delimitatore selezionare:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Per visualizzare la scala come rapporto tra due numeri seguito da X selezionare #X.
    • Per nascondere la scala, selezionare <nessuno>.
  • Un'opzione di visualizzazione etichetta:
    • Impilato. Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.
    • In linea. Mostra il nome e l'etichetta sulla stessa riga.
Visualizza etichetta sopra la vista Selezionare per visualizzare l'etichetta sopra la vista.

Esempi Opzioni di etichetta

Nome VISTA
AUSILIARIA
<Nessuno>
Etichetta X
X-X
X X
<Nessuno>
Scala SCALA
SCALA:
<Nessuno>
Delimitatore X:X
X/X
(X/X)
(X:X)
#X
<Nessuno>

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
Le impostazioni relative al livello del documento prevalgono sulle impostazioni di Stile della linea.
