Ad esempio: Propagazione della faccia Utilizzando Piano neutro come tipo di sformo

Utilizzando Piano neutro come Tipo di sformo, è possibile sformare alcune delle facce esterne, tutte le facce esterne, alcune delle facce interne, tutte le facce interne, le facce tangenti o una combinazione delle facce interne ed esterne. Nel PropertyManager, in corrispondenza di Faccia da sformare, selezionare dai seguenti valori della Propagazione della faccia.

Il Piano neutro è il piano o la faccia scelta per determinare la direzione di trazione durante la creazione di uno stampo.

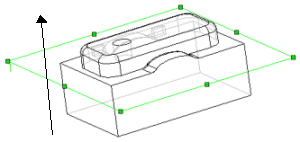

La direzione dell'asse Z di questo piano scelto è la direzione in cui la parte viene espulsa dallo stampo. Direzione contraria modifica la direzione di sformo e non quella di trazione. Nell'esempio seguente, Piano 1 è il Piano neutro, con la freccia a indicare la direzione di trazione.

Propagazione faccia	Descrizione	Selezione nell'area grafica	Risultati di sformo
Nessuno	Viene sformata solo la faccia selezionata. La faccia superiore è usata come Piano neutro in tutti gli esempi.
Lungo la tangente	Estende lo sformo a tutte le facce tangenti alla faccia selezionata. (Le facce verranno ad incontrarsi con angoli raccordati). Le facce esterne includono quelle eventualmente selezionate in Base-Estrusione.
Tutte le facce	Sforma tutte le facce accanto al piano neutro ed estruse dal piano neutro. Le facce interne includono le eventuali facce presenti nei tre tipi di estrusione.
Facce interne	Sforma tutte le facce interne estruse dal piano neutro.
Facce esterne	Sforma tutte le facce esterne accanto al piano neutro.
