Creazione di quote con valore zero o negativo

È possibile specificare un valore zero o negativo per le quote di uno schizzo. Questa tecnica è utile quando si desidera invertire il senso di direzione di un'entità.

Nel PropertyManager di Quota o nella finestra di dialogo Modifica, per invertire la direzione di una quota di dimensione:
  • Fare clic su Direzione contraria PM_reverse_direction.gif (PropertyManager) oppure su Invertire il senso della quota button_Reverse_Sense_Modify.gif (finestra di dialogo Modifica).
  • Immettere un valore negativo

Per invertire la direzione di una quota di posizione in uno schizzo:

  1. Nell'area grafica, selezionare una quota di posizione.
  2. Nel PropertyManager in Valore primario fare clic su Direzione contraria PM_reverse_direction.gif.

    La posizione dell'oggetto in relazione al punto di riferimento cambia al rovescio del valore originale. In questo schizzo, la posizione della linea è fissa e la quota da modificare è quella che va dalla linea alla parte alta del rettangolo:

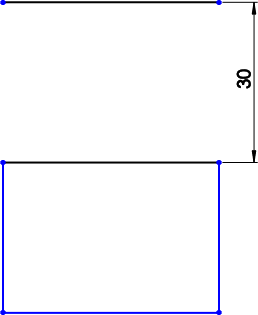

    Facendo clic su Direzione contraria PM_reverse_direction.gif, la linea superiore del rettangolo apparirà di 30 unità sopra la linea:
