| Le flange con taglio ad angolo applicate su bordi multipli con offset e scarico (rettangolare, oblungo o lacerazione) non sono create con offset. Lo schizzo di flangia viene creato all'inizio della faccia della flangia con un valore di offset pari a zero.
|

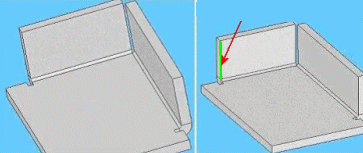

Schizzo di una faccia iniziale con flangia
|
| Le flangie con taglio ad angolo con il tipo di posizione Materiale esterno o Materiale interno e con le facce laterali non planari non vengono riconosciute.
Le facce laterali evidenziate non sono planari, quindi la flangia con taglio ad angolo non viene riconosciuta.
|
 |
| Le flange con taglio ad angolo non vengono riconosciute se i bordi selezionati sono separati da archi circolari a loro tangenti.
|
Bordi circolari separano i bordi selezionati |
| Se le facce di flangia/piegatura vengono accorciate a causa dell'interazione di funzione o per un altro motivo, le flange con taglio ad angolo non saranno riconosciute.
|
 |
Le flange con taglio ad angolo su bordi multipli sono riconosciute in modo incorretto per queste condizioni:
- Tipo di scarico Oblungo
- Oblungo è sovrapposto dalla piegatura connessa alla flangia.
|
 |
Riconosciuto incorrettamente come due mezze entità oblunghe |
| Facce/Bordi ripetitivi vengono uniti quando si esegue FeatureWorks. Per le flange con taglio ad angolo su bordi multipli, se le facce laterali vengono divise, queste saranno abbinate per formare una faccia singola.
|
 |
|
| Le flange con taglio ad angolo con faccia laterale iniziale non planare e una faccia laterale finale planare saranno riconosciute.
Nell'esempio, se si selezionano le facce della flangia nella direzione oraria, il riconoscimento riesce, mentre non riuscirà se si utilizza la direzione anti oraria.
|
 |
| Faccia planare |
Faccia non piana |
| Per le flange con taglio ad angolo create su bordi divisi, dopo il riconoscimento passo per passo, i due bordi divisi si uniranno in uno e la geometria cambierà.
|
Prima |
Dopo |
