Aggiunta di quote e relazioni

Per aggiungere quote e relazioni durante il riconoscimento delle funzioni:

  1. fare clic su Opzioni (barra degli strumenti FeatureWorks) oppure selezionare Inserisci > FeatureWorks > Opzioni .
  2. Fare clic su Quote/Relazioni e selezionare Attiva Autoquotatura degli schizzi e Aggiungi vincoli allo schizzo.
  3. Fare clic su OK.
  4. Fare clic su Riconoscimento funzioni (barra degli strumenti Funzioni) oppure selezionare Inserisci > FeatureWorks > Riconoscimento funzioni .
  5. Nel PropertyManager, selezionare riconoscimento Automatico e Funzioni standard.
  6. Fare clic su per continuare al riconoscimento delle funzioni.
  7. Fare clic su nel nuovo PropertyManager Fase intermedia per creare le funzioni.

    FeatureWorks analizza il modello e crea le funzioni.

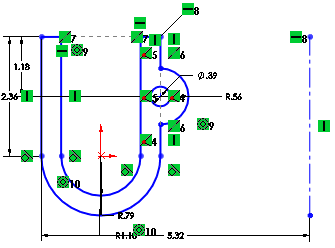

  8. Modificare lo schizzo della funzione per visualizzarne quote e relazioni.
