Una vista di sezione scomposta taglia una porzione di un assieme nella vista di un disegno per esporre la parte interna. Il tratteggio trasversale viene generato automaticamente sulle facce di sezione di tutti i componenti.
Una sezione scomposta fa parte di una vista di disegno esistente, non di una vista separata. Un profilo chiuso, di solito una spline, definisce la sezione scomposta. Il materiale viene rimosso ad una profondità specifica per esporre i dettagli interni. Specificare la profondità impostando un numero o selezionando la geometria nella vista di un disegno.
Non è possibile creare una sezione scomposta in una vista dettagliata, di sezione o alternativa. Creando una vista scomposta di una vista esplosa, la vista non potrà più essere esplosa.

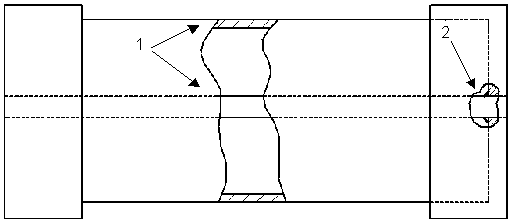

| Questo esempio mostra (1) lo spessore e albero del muro e (2) la modalità di saldatura dell'albero all'estremità.
|
 |

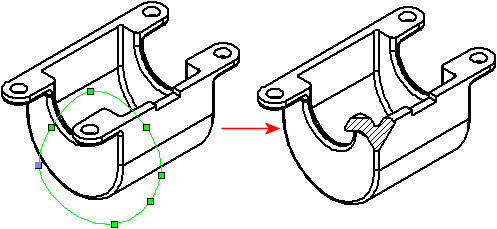

| La sezione scomposta di una vista di disegno (isometrica, trimetrica, dimetrica). La profondità è normale al foglio: |
 |
