Funzioni supportate Quota dimensione DimXpert

Funzione Esempio e tipo di quota
Estrusione

Diametro
Smusso

  • Angolo-distanza
  • Distanza-distanza
DimXpert quota gli smussi SolidWorks con il metodo utilizzato per la loro definizione.

Gli smussi riconosciuti per via della topologia sono misurati nella forma Distanza-distanza.

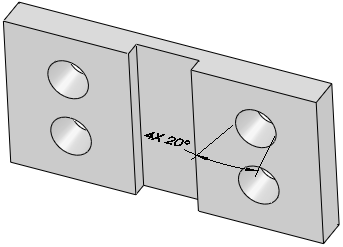

Cono
Un gruppo di coni esterni o interni deve avere lo stesso angolo compreso e giacere su un piano comune.
Cilindro

Raggio
Funzione Esempio e tipo di quota
Raccordo

Raggio

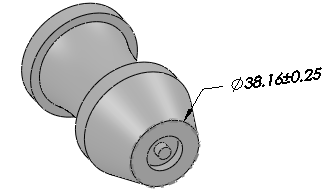

Interseca cerchio
Un cerchio derivato all'intersezione di un cono e piano. Il cono deve essere perpendicolare al piano e non può essere creato da un'ellisse. Il cono e piano possono essere interrotti da un raccordo o smusso.
Foro lamato

  • Diametro e profondità foro (cieco)
  • Diametro lamatura e profondità

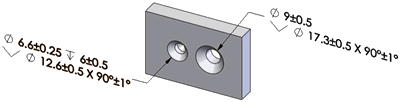

Foro svasato

  • Diametro e profondità foro (cieco)
  • Diametro svasatura e angolo
Funzione Esempio e tipo di quota
Foro semplice

Diametro e profondità (se cieco) oppure designazione della filettatura e profondità (se cieco)
Intaglio

Lunghezza, larghezza e profondità foro (cieco)
Specificare il tipo di quota nella finestra di dialogo Opzioni DimXpert.
Larghezza

Larghezza
Funzione Esempio e tipo di quota
Sfera
