Selettore viste

È possibili utilizzare il Selettore viste per visualizzare e selezionare le viste del modello nel contesto.

Premere Ctrl + Barra spaziatrice o fare clic su Selettore vistetool_view_selector.gif nella finestra di dialogo Orientamento.

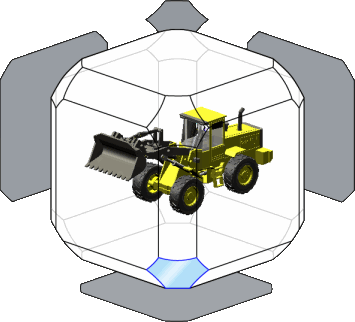

Il Selettore viste consente di visualizzare l'aspetto che le viste destra, sinistra, frontale, posteriore, superiore e assonometrica del modello assumeranno quando vengono selezionate. Fare clic su una faccia del Selettore viste per selezionare una vista. Premere ALT per selezionare le viste sul retro del cubo del Selettore viste.

Usare il pulsante mobile tool_axonometric_drop_down.png nella finestra di dialogo Orientamento per impostare quale tipo di vista assonometrica (isometrica, dimetrica o trimetrica) viene visualizzato quando si seleziona uno spigolo del Selettore viste. In questo modello, ad esempio, è necessario selezionare l'opzione Trimetrica nella finestra di dialogo Orientamento e fare clic sullo spigolo inferiore (evidenziato di seguito).


Il modello ruota e passa alla vista trimetrica inferiore:


Si può controllare la velocità dell'animazione del Selettore viste facendo clic su Strumenti > Opzioni > Opzioni del sistema > Visualizza e regolando il cursore di Selettore viste.
