Deformazione - Opzioni da curva a curva

Per aprire il PropertyManager di Deforma con le opzioni Da curva a curva:

1. Fare clic su Deforma nella barra degli strumenti Funzioni oppure su Inserisci > Funzioni > Deforma.
2. Nel PropertyManager, in Tipo di deformazione, selezionare Da curva a curva.

Ad esempio: Deformazione - Da curva a curva

Ad esempio: Deformazione - Da curva a curva con diversi gruppi di curve e bordi

Se la curva di destinazione è una faccia o un bordo di superficie, è possibile fare corrispondere i bordi iniziali di deformazione del modello mediante la continuità di posizione (transizione netta) oppure di tangenza (transizione uniforme).

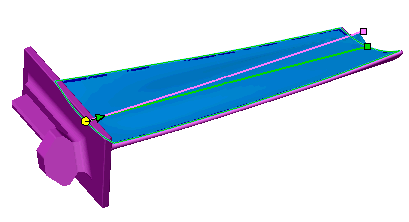

Esempio di deformazione con continuità di posizione

La continuità di posizione al limite di unione genera bordi vivi. In Opzioni di forma, selezionare Corrispondenza come Corrispondenza.

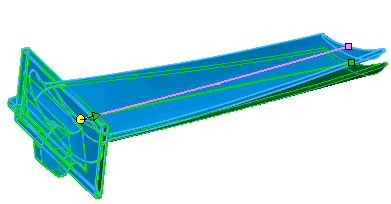

Esempio di deformazione con continuità tangente

La continuità di tangenza al limite di unione genera una transizione continua. In Tangente di superficie, selezionare Tangente di superficie come Corrispondenza.

Le opzioni del PropertyManager per la deformazione Da curva a curva sono descritte di seguito. Vedere altri esempi in Esempi di deformazione - Da curva a curva.

Curve di deformazione

	Curve iniziali	Imposta le curve iniziali per la deformazione. Selezionare una o più curve collegate (o bordi) come insieme. Si può trattare di curve singole o di gruppi di bordi o curve contigui.
	Curve di destinazione	Imposta le curve di destinazione per la deformazione. Selezionare una o più curve collegate (o bordi) come insieme. Si può trattare di curve singole o di gruppi di bordi o curve contigui.
	Set[n]	Consente di aggiungere , rimuovere e passare in rassegna i gruppi per le eventuali modifiche. Le curve possono far parte di un modello (bordi o curve di sezione) oppure essere schizzi a se stanti.
	Mostra l'anteprima	Visualizza l'anteprima dei risultati in una vista a reticolo (opzione non selezionata) oppure ombreggiata (opzione selezionata). Per migliorare le prestazioni di modelli complessi, attivare questa opzione solo dopo aver effettuato tutte le selezioni.

Deforma area

Le opzioni Curve, bordi e facce fisse , Corpi da deformare e Altre facce da deformare si possono usare in qualsiasi abbinamento, a seconda della geometria del modello e i risultati desiderati. Se le opzioni selezionate causano un conflitto, l'ultima entità selezionata avrà la precedenza su tutte le altre. Ad esempio, se prima si seleziona una faccia da deformare e quindi si imposta questa stessa faccia come fissa, la faccia sarà considerata fissa.

	Bordi fissi	Impedisce lo spostamento di curve, bordi o facce selezionati. Nell'area grafica, selezionare i bordi fissi e le facce aggiuntive da deformare. Se si deseleziona Bordi fissi, l'unica selezione possibile riguarda i corpi.
	Uniforme	Tenta di mantenere le caratteristiche di forma originali durante la deformazione. Uniforme aiuta a risolvere determinati tipi di deformazione da curva a curva che risultano in forme dalle caratteristiche troppo spigolose. Ad esempio: Deformazione - Da curva a curva con uniforme selezionato e deselezionato
	Curve, bordi e facce fisse	Impedisce la deformazione e lo spostamento delle entità selezionate (curve, bordi e facce). Ad esempio: Deformazione - Da curva a curva con bordi fissi Se le Curve iniziali sono contenute all'interno del contorno chiuso, la deformazione sarà confinata al contorno. Se invece le Curve iniziali sono fuori dal contorno chiuso, nessun punto interno al contorno subirà deformazione.
	Altre facce da deformare	Consente di selezionare altre facce da sottoporre a deformazione. Se non si effettua una selezione delle facce, verrà deformato l'intero corpo. Ad esempio: Deformazione - Da curva a curva con altre facce da deformare Se le Curve iniziali sono curve di schizzo (non bordi di faccia o superficie), è necessario selezionare Corpi da deformare o Altre facce da deformare.
	Se si seleziona un bordo fisso o un corpo , viene deformato l'intero corpo. Se si seleziona una faccia in Altre facce da deformare senza bordi fissi, la deformazione si limita alla faccia selezionata.
	Raggio di deformazione	(Disponibile quando Bordi fissi è disattivato e Uniforme è attivato). Crea una deformazione simile a una piegatura, in base al valore di Raggio di deformazione che stabilisce l'area soggetta a deformazione. Quest'area è calcolata dalla sweep di una base radiale lungo le curve iniziali e dal valore del Raggio di deformazione . Ad esempio: Deformazione - Da curva a curva con raggio di deformazione
	Corpi da deformare	Deforma i corpi. Utilizzare questa opzione quando le Curve iniziali non fanno parte di una faccia o una superficie solida (curve di schizzo) oppure per deformare più corpi. Ad esempio: Deformazione - Da curva a curva con corpi da deformare Con una parte multicorpo, è possibile aggiungere Corpi da deformare dopo aver specificato il corpo iniziale. Vengono deformati solo i corpi selezionati.

Opzioni di forma

	Rigidità	Determina la rigidità della forma durante la deformazione. Qualsiasi livello di rigidità può essere abbinato con le opzioni in Area di deformazione. Gli effetti di rigidità sono generalmente più percettibili quando si usa Curve/Bordi/Facce fisse. Ad esempio: Deformazione - Da curva a curva con livelli di rigidità della forma I livelli di rigidità sono tre: Rigidità - Minima Quantità minore di rigidità. Rigidità - Media Livello medio di rigidità. Rigidità - Massima Livello di rigidità massimo.
	Precisione della forma	Controlla la qualità della superficie. La qualità di default può essere inadeguata in quelle aree di maggior curvatura. Quando la precisione aumenta spostando la tacca verso destra, è possibile incrementare le chance di riuscita della funzione di deformazione. Spostare il dispositivo di scorrimento solo se necessario perché l'incremento della precisione relativa alla superficie diminuisce la prestazione. Ad esempio: Deformazione - Da curva a curva con precisione della forma
	Peso	(Disponibile quando Bordi fissi è attivato e Uniforme è disattivato). Determina il grado di influenza tra due opzioni: Bordi fissi Applica maggiore peso alla deformazione verso le entità specificate in Curve, bordi e facce fisse. Spostamento di curve Applica maggiore peso alla deformazione verso i bordi e le curve specificati in Curve di deformazione come Curve iniziali e Curve di destinazione. Ad esempio: Deformazione - Da curva a curva con peso
	Mantieni delimitazione	Assicura che i contorni selezionati per Curve/Bordi/Facce fisse siano fissi. Deselezionare Mantieni delimitazione per cambiare l'area di deformazione, selezionare solo altre facce o permettere ai contorni di spostarsi. Ad esempio: Deformazione - Da curva a curva con mantenimento della delimitazione
	Solo facce addizionali	(Disponibile quando l'opzione Mantieni delimitazione è deselezionata). La deformazione inciderà solo su quelle facce selezionate per Altre facce da deformare . Le facce restanti vengono essenzialmente estruse per incontrare le facce addizionali. Ad esempio: Deformazione - Da curva a curva con solo facce addizionali
	Corrispondenza	Permette di accoppiare le superfici o facce di deformazione con la superficie o faccia di destinazione usando queste condizioni. Nessuno Nessuna condizione corrispondente applicata. Tangente di superficie I bordi di destinazione di facce e superfici corrispondono ad una transizione uniforme. Tangente contraria Modifica la direzione della transizione di superficie o faccia dalle curve o bordi di destinazione. Ad esempio: Deformazione - Da curva a curva con opzioni di corrispondenza Direzione curva Accoppia Curve di destinazione mappando Curve iniziali sulle Curve di destinazione usando le Curve di destinazione normali per modellare la deformazione. Ad esempio: Deformazione - Da curva a curva - Direzione curva
