Collegamento di bollature a linee magnetiche

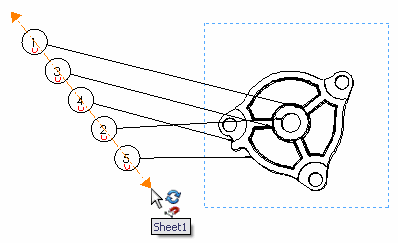

Per collegare bollature a linee magnetiche, procedere in uno dei modi seguenti:

  • Trascinare la bollatura fino alla linea.

    Il cursore assume la forma di una calamita prj-17537-magnetic-line-cursor.gif quando la bollatura è stata agganciata alla linea. Le bollature agganciate a una linea magnetica vengono visualizzate con l'icona di una calamita se la linea magnetica è visibile.

  • Fare clic su un'estremità della linea magnetica o trascinare l'intera linea magnetica dal centro fino a quando non tocca le bollature con la linea magnetica.

    Le bollature si agganciano alla linea.

Per spostare le bollature collegate a una linea magnetica, fare clic su un'estremità della linea magnetica o fare clic su un punto qualsiasi della linea e trascinarla nella posizione desiderata.
Se le linee magnetiche non sono visibili, selezionare una bollatura per visualizzarle.
