Creazione di un accorciamento degli spigoli

Lo strumento Accorcia spigolo asporta il materiale da una parte di lamiera in stato piatto su un bordo o faccia.

Per accorciare uno spigolo:

  1. Creare una parte in lamiera.
  2. Fare clic su Accorcia spigolo Tool_Corner_Trim_Sheet_Metal.gif (barra degli strumenti Lamiera) oppure selezionare Inserisci > Lamiera > Accorcia spigolo.
  3. Nel PropertyManager di Accorcia spigolo, in Opzioni di scarico, effettuare le seguenti operazioni:
    1. Selezionare i bordi per Bordi dello spigolo PM_corner_edges.gif.
    2. Fare clic su Colleziona tutti gli spigoli.
    3. Impostare un valore per Tipo di scarico.
    4. Selezionare o deselezionare Centrato sulle linee di piegatura.
    5. Impostare un valore per Raggio o Lunghezza laterale.
    6. Selezionare un Rapporto dello spessore.
    7. Selezionare Tangente alla piegatura.
    8. Selezionare Aggiungi spigoli raccordati per impostare un valore di Raggio PM_Radius.gif.
  4. Fare clic su PM_OK.gif.

Aggiunta o eliminazione di materiale nelle parti appiattite

Per aggiungere o asportare materiale da una parte appiattita:

  1. Nel PropertyManager di Accorcia spigolo, in Opzioni di interruzione spigolo, effettuare le seguenti operazioni:
    1. Selezionare Bordi dello spigolo e/o Facce di flangiaPM_parameters.gif.
    2. Fare clic su Colleziona tutti gli spigoli.

      Colleziona tutti gli spigoli è disponibile soltanto in stato appiattito.


    3. Selezionare o deselezionare Solo spigoli interni.
    4. Selezionare un Tipo di apertura: SmussoPM_shm_Chamfer.gif o RaccordoPM_shm_Fillet.gif.
    5. Impostare un valore di DistanzaPM_mate_distance.gif(Smusso) o RaggioPM_Radius.gif(Raccordo).
  2. Fare clic su PM_OK.gif.

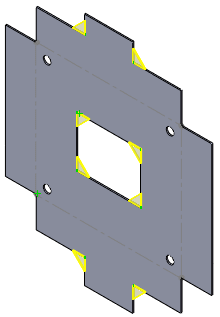

    1. Spigolo esterno: materiale tagliato

    2. Spigolo interno: materiale aggiunto
