È possibile estrudere le funzioni di base e altre funzioni utilizzando Estrusione
(barra degli strumenti Da 2D a 3D) con schizzi parziali.
Estrusione /base estrusa nella barra degli strumenti Funzioni accetta solo schizzi completi.
Per estrudere una funzione:
- Modificare uno schizzo.

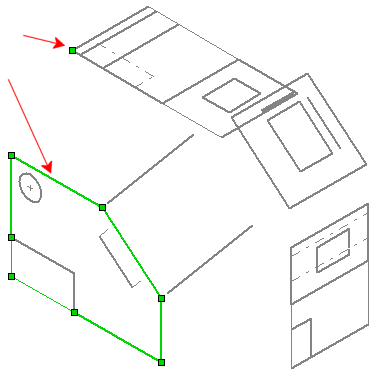

- Selezionare le entità di schizzo necessarie per la funzione.
non è necessario selezionare uno schizzo completo.
- Tenere premuto Ctrl e selezionare un punto (in qualsiasi schizzo) come punto di partenza per l'estrusione.
se non si seleziona un punto di partenza oppure se si seleziona un punto nello schizzo modificato, il piano dello schizzo è considerato il punto di partenza.
-

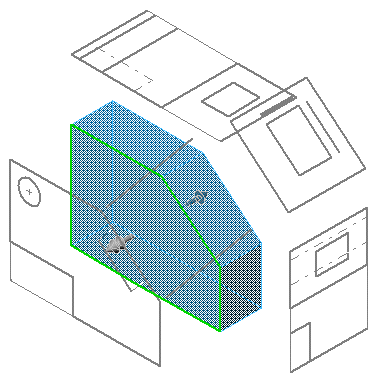

Fare clic su Estrusione
(barra degli strumenti Da 2D a 3D), oppure selezionare e fare clic nell'area grafica per stabilire la direzione dell'estrusione.
Apparirà il PropertyManager di Base-Estrusione.
- Modificare le proprietà nel PropertyManager Base-Estrusione.
per la conversione da 2D a 3D, è possibile specificare la profondità di un'estrusione cieca selezionando un'entità di schizzo. Fare clic su
Profondità
e selezionare un'entità in uno schizzo.
- Fare clic su OK
.
