Riparazione manuale di schizzi sovradefiniti

Per riparare manualmente gli schizzi ultra definiti:

  1. Nel PropertyManager, in Messaggi, fare clic su Riparazione manuale.

    Tutte le relazioni e le quote nello schizzo appaiono in Relazioni/Quote conflittuali.

  2. Selezionare una quota o relazione conflittuale per evidenziare il conflitto nell'area grafica.

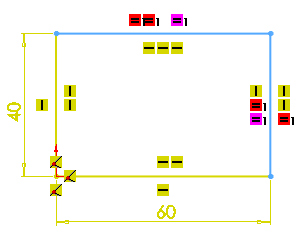

    Ad esempio:

    = Raggio/Lunghezza equa 1

  3. Fare clic su Cancella.

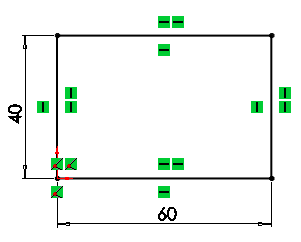

    Soluzione valida trovata
    Se si elimina uno o più elementi in Relazioni/Quote conflittuali, fare clic sul pulsante undo.png per annullare ripetutamente le azioni e ripopolare l'elenco.

  4. Fare clic su PM_OK.gif.
