Specchiatura funzioni di lamiera

Le funzioni di lamiera selezionate possono essere specchiate intorno ad un piano al centro di una parte di lamiera esistente.

Le funzioni di lamiera specchiabili sono:

• Flangia del bordo
• Flangia tagli ad angolo
• Orlo
• Linguetta flangia di base
• Spigolo chiuso

Il piano usato per specchiare la funzione di lamiera deve essere centrato tra i bordi della flangia di base.

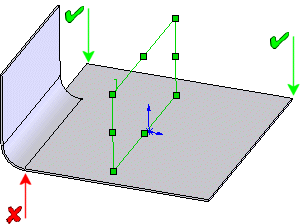

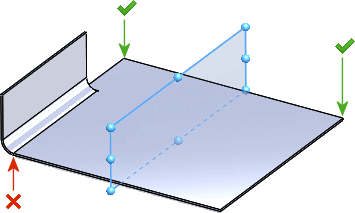

Centrare il piano per specchiare la flangia del bordo tra i due bordi della flangia base (frecce verdi). Non selezionare il bordo creato dalla flangia del bordo come uno dei due bordi (freccia rossa).

Per specchiare una parte di lamiera:

1. Creare una funzione di lamiera.


   Creare e quotare lo schizzo in modo che permetta di utilizzare un piano esistente per specchiare la funzione di lamiera.

2. Creare un piano centrato tra i due bordi della flangia base.


3. Fare clic sulle seguenti funzioni di lamiera nella barra Lamiera o fare clic su Inserisci > Lamiera:
   • Flangia del bordo
   • Flangia tagli ad angolo
   • Orlo
   • Flangia di base/Linguetta
   • Spigolo chiuso



4. Fare clic su Specchia nella barra degli strumenti Funzioni oppure selezionare Inserisci > Crea ripetizione/specchia > Specchia.
5. Nel PropertyManager:
   1. In Faccia/Piano di specchiatura, selezionare il piano centrato tra i due bordi della flangia base per Faccia/Piano di specchiatura.
   2. In Funzioni da specchiare, selezionare la funzione di lamiera per Funzioni da specchiare.
6. Fare clic su .
