Inserimento di uno SpeedPak

È possibile inserire un assieme con configurazione SpeedPak in un assieme di livello superiore.

Per inserire uno SpeedPak:

  • Nell'assieme di livello superiore, inserire il sottoassieme utilizzando uno dei metodi seguenti:
    • Usare il PropertyManager di Inserisci componente. Selezionare la configurazione SpeedPak in Configurazioni nella finestra di dialogo Apri.
    • Trascinarla dalla scheda File Explorer nel Task Pane.
    • Trascinarla dalla scheda Libreria del progetto nel Task Pane.
    • Trascinarla da Esplora risorse.
    • Premere Ctrl + trascinarla nell'assieme per inserire altre varianti dei componenti esistenti.

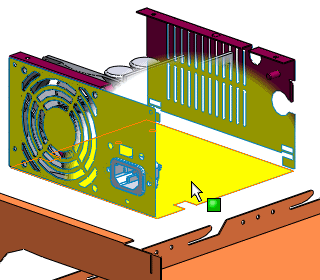

    Nella regione circostante il puntatore sono visibili solo le facce e il corpo selezionati per SpeedPak. Questi sono gli unici elementi selezionabili per operazioni come l'accoppiamento.

    Per vedere questo comportamento, verificare che il driver della scheda grafica sia aggiornato. Vedere http://www.solidworks.com/pages/services/VideoCardTesting.html.
