Creazione di una linea di associazione a più scatti

Per creare una linea di associazione a più scatti:

  1. Fare clic su Linee di associazione a più scatti Tool_Multi_Jog_Leader_Annotation.gif nella barra degli strumenti Annotazione oppure selezionare Inserisci > Annotazioni > Linee di associazione a più scatti.
  2. Fare clic sul foglio del disegno, qualsiasi geometria del modello, un punto di ancoraggio di un'annotazione o un'entità di schizzo.
  3. Spostare il puntatore e fare clic nell'area grafica per ciascun punto di scatto.

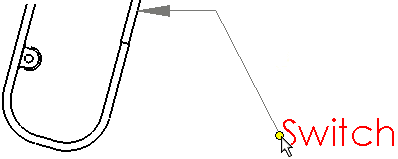

    Esempio di attacco di una linea di associazione a più scatti su un punto di ancoraggio di un'annotazione:



  4. Completare la linea di associazione facendo clic su un'entità come un bordo, oppure fare doppio clic sul foglio di disegno.
