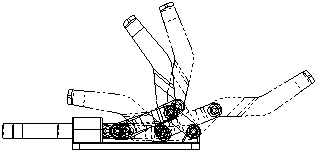

Inserimento di una vista di posizione alternativa

Per inserire una vista di posizione alternativa:

  1. Inserire una vista del modello dell'assieme usando l'orientamento necessario per la vista di posizione alternativa. Posizionare l'assieme nella posizione iniziale.
  2. Fare clic su Vista di posizione alternativaTool_Alternate_Position_View_Drawing.gif (barra degli strumenti Disegno) o su Inserisci > Vista di disegno > Posizione alternativa.

    Viene visualizzato il PropertyManager di Posizione alternativa. Viene richiesto di selezionare una vista di disegno in cui inserire la posizione alternativa.

  3. In Configurazione, scegliere:
    Opzione Descrizione
    Nuova configurazione Appare un nome di default nella casella. Si può accettare il nome di default o immetterne uno.
    Configurazione esistente Scegliere dalle configurazioni di assieme esistenti che appaiono nell'elenco.
  4. Fare clic su PM_OK.gif. I risultati sono:
    • Configurazione nuova - Se il documento di assieme non è già aperto, si apre automaticamente. Il nuovo orientamento di vista dell'assieme cambia in quello della vista di disegno. L'assieme viene visualizzato con il PropertyManager di Sposta componente aperto e Trascinamento libero attivato. Continuare con il punto 5.
    • Configurazione esistente - La posizione alternativa della configurazione selezionata viene visualizzata nella vista di disegno e il PropertyManager si chiude. La vista è completa. Non sono necessarie ulteriori procedure.
  5. Utilizzare uno qualsiasi degli strumenti Sposta componente per spostare i componenti dell'assieme sulla posizione desiderata. Nel PropertyManager, in Opzioni, usare Rilevazione collisioni e Ferma in collisione per interrompere il movimento.
  6. Fare clic su PM_OK.gif per chiudere il PropertyManager Sposta componente e tornare al disegno.

    La posizione alternativa della configurazione dell'assieme viene visualizzata nelle linee velate nella vista di disegno e il PropertyManager di Posizione alternativa si chiude.

  7. Creare tante viste di posizione alternativa secondo le esigenze usando le stesse fasi.
