Utilizzo dei caratteri a bastoni

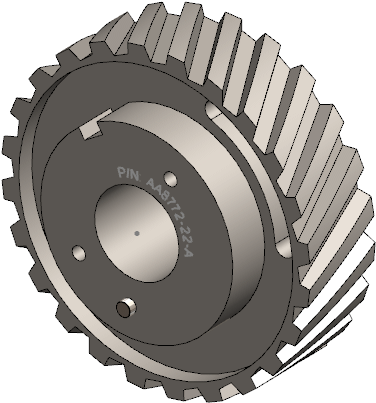

È possibile utilizzare caratteri a bastoni quando si applica il testo dello schizzo alle parti o gli assiemi per l'incisione laser, il waterjet e la lavorazione Computer Numerical Control (CNC).

I caratteri a bastoni sono chiamati anche caratteri a linea singola, a tratto e con loop aperto. Utilizzare il carattere OLFSimpleSansOC normale per tutti i caratteri a bastoni.

Per utilizzare i caratteri a bastoni:

  1. Fare clic su Strumenti > Entità di schizzo > Testo.
  2. Nel PropertyManager, in Testo, deselezionare Usa il carattere del documento.
  3. Fare clic su Carattere.
  4. Nella finestra di dialogo Scegli carattere, in Carattere, selezionare il carattere OLF SimpleSansOC.
  5. Selezionare altre opzioni e fare clic su OK.
