テーブル、セル、行、列ツールバー(Table Cell, Row, or Column Toolbar)

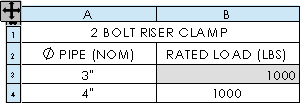

テーブル セル、行、列ツールバーを使用して、部品表、穴テーブル、リビジョン テーブル、溶接カット リストのフォーマットを指定します。

テーブル セル、行、または列ツールバーを開くには:

テーブル セル、行、または列をクリックします。

これらのオプションをツールバーで設定します。

オプション 説明
フォント フォーマット ドキュメントのフォント使用Tool_font.gif をクリックしてフォント フォーマットを変更します。 選択した行、列、あるいはテーブル全体にフォーマットを適用できます
水平のパラグラフの位置揃え テキストをセルに整列します。 左揃え justify_left.png ボタン、中央揃え justify_center.png ボタン、または 右揃え justify_right.png ボタン をクリックします。
垂直のパラグラフの位置揃え テキストをセルに整列します。 上に整列 align_vert_top.png ボタン、中心に整列 align_vert_middle.png ボタン、または 下に整列 PM_text_justify_bottom.gif をクリックします。
テキストの回転 テキストを左回りに 90°回転するには、回転PM_Text_Rotate.gif をクリックします。
テキストをフィット テキストをフィットTool_FitText_Table_Format.gif をクリックし、テキストのセルへのフィットを切り替えます。
セルのマージ セルのマージDrawings-Merge-Cells.gif をクリックし、隣接するセルをマージします。
セルのマージ解除 セルのマージ解除Drawings-Unmerge-Cells.gif をクリックし、セルを分割します。
関係式の編集 関係式Tool_equations_sigmasum.gif をクリックして、関係式をセルに設定します。 テーブル関係式エディタを参照してください。
セル余白 新しい値を 水平セル余白 または 垂直セル余白Tool_cell_padding.gif に入力するか、選択します。
列プロパティ 列プロパティtool_columnproperty.gif をクリックし、BOM の 列プロパティ メニューを開きます。 他の列プロパティは、適切な PropertyManager にリストされます。
  • リビジョン テーブルの列 PropertyManager（Revision Table Column PropertyManager）
  • 穴テーブルの列 PropertyManager（Hole Table Column PropertyManager）
  • 溶接カット リストの列 PropertyManager（Weldment Cut List Column PropertyManager）
データの非表示/表示 非表示/表示 tool_hide_show_row_column.gif をクリックします。 ポインタが pointer_hide_show_annotations.gif に変更し、表示/非表示に指定する列/行を選択できます。 ツールをクリックすると、現在非表示の列/行が青でハイライトされます。
テーブル ヘッダー
テーブルの上部のヘッダーTool_Table_Header_Top.gif または テーブルの下部のヘッダーTool_Table_Header_Botto.gif をクリックし、テーブルのヘッダーを行の上か下に配置します。
テーブルの上部のヘッダー
テーブルの下部のヘッダー
