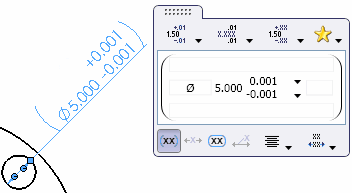

寸法パレットは、寸法の挿入時または選択時に表示されます。このため、寸法のプロパティと書式を簡単に変更できます。パレットではPropertyManagerに移動することなく、公差、精度、スタイル、テキストやその他の書式オプションを変更できます。
1つ以上の寸法を選択すると、パレットで設定したプロパティと書式がすべての寸法に適用されます。
寸法パレットを表示するには:
図面で寸法を挿入または選択します。
複数の寸法を選択/挿入すると、寸法パレットのロールオーバー ボタン
ポインタの右上に表示されます。ポインタをボタン上に置くと寸法パレットが表示されます。パレット内をクリックし、表示を固定します。寸法パレットは、ポインタがグラフィックス領域外に移動されたり、他の方法で寸法が選択解除された場合（例えばグラフィックス領域内をクリックした場合など）に非表示になります。寸法パレットはオフに設定できる 状況依存ツールバー です。
