板金オプションを指定できます。すべてのドキュメント タイプで利用できます。オプションは、部品、アセンブリ、または図面を操作しているかによって異なります。
このダイアログ ボックスを開くには:
部品、アセンブリ、または図面を開き、 をクリックします。
フラット パターンでベンド ラインを表示するには、次のいずれかを行います:
- をクリックします。
-
FeatureManager デザイン ツリーで フラット-パターン
と フラット-パターン(n)
を展開します。 ベンド-ライン
を右クリックし、表示
をクリックします。
図面のオプション(Options for Drawings)
| 展開の色 |
フラット パターンでエンティティの色を選択します。次の色を選択できます。
- ベンドライン - 上曲げ(Bend Lines - Up Direction)
- ベンドライン - 下曲げ(Bend Lines - Down Direction)
- フォーム フィーチャー(Form Feature)
- ベンドライン - ヘム(Bend Lines - Hems)
- モデル エッジ(Model Edges)
- 展開ｽｹｯﾁの色
- 境界ﾎﾞｯｸｽ
|
| 板金ベンド注記の表示 |

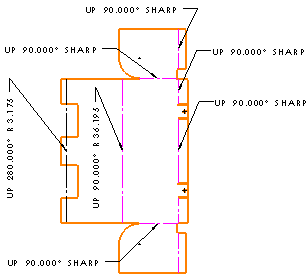

図面にベンド注記を表示します。スタイルで、ベンド注記の位置を選択します。フラット パターン ビューを右クリックしてプロパティをクリックし、板金ベンド注記の表示をオンまたはオフにすることもできます。
 ベンド ラインの上または下を選択すると、図面ドキュメントでは、注記の引出線を 1 つずつまたは同時に追加できます。
|
| 固定面表示 |
板金パーツのラット パターン フィーチャーで定義された固定面を表示します。 固定面を表示するには、フラット パターンにベンド テーブルが含まれている必要があります。
|
| 順目方向表示 |
板金パーツのラット パターン フィーチャーで定義された順目方向を表示します。 順目方向を表示するには、フラット パターンにベンド テーブルが含まれている必要があります。
|
