不等分布集中荷重を設定

1. Simulation スタディ ツリーで 外部荷重（External Loads）アイコンを右クリックし、力（Force）を選択します。

   力 PropertyManager が表示されます。

2. 力のための面、エッジ、頂点、参照点 ボックス内をクリックし、荷重が設定されるエンティティを選択します。
3. 選択された方向 をクリックします。
4. 方向を指定するための面、エッジ、平面、軸 ボックス の内部をクリックし、方向を指定するエンティティを選択します。
5. 力を適用するために、1つ以上のボディを選択した場合、アイテム毎(Per item)、または 合計(Total)のいずれかを選択します。
6. 目的の単位 を選択します。
7. 集中荷重 で方向を選択し、各荷重の値を入力します。
   • 方向の指定で平面または面を選択した場合は、以下のうち 1 つ以上の成分を指定します。参照面の方向 1、参照面の方向 2、または平面に垂直。
   • エッジを選択する場合、そのエッジに沿う荷重の値を入力します 。
   • 方向の指定で軸を選択した場合は、以下のうち 1 つ以上の成分を指定します。半径方向、円周方向、または軸方向。
8. 不等分布荷重 をオンにします。
9. 座標系の選択 ボックス 内をクリックして、グラフィックス領域、またはFeatureManager ツリーから参照座標を選択します。
10. 不等分布方程式に係数を入力し、をクリックします。

1. Simulation スタディ ツリーで、外部荷重（External Loads） アイコンを右クリックし、力（Force）を選択します。

   力 PropertyManager が表示されます。

2. グラフィックス領域で、荷重を設定する面を選択します。
   選択された面への垂直力がデフォルトで適用されます。

3. 単位（Unit） で単位系を選択します。
4. 力の値 に法線方向の力の値を入力します。
5. 力を適用するために、1 つ以上のボディを選択した場合、アイテム毎（Per item）、または 合計（Total）のいずれかを選択します。
6. 不等分布荷重にチェックを入れます。
7. 座標系の選択（Select Coordinate System）ボックス内をクリックして、グラフィックス領域、または FeatureManager ツリーから参照座標を選択します。
8. 不等分布方程式に係数を入力し、をクリックします。

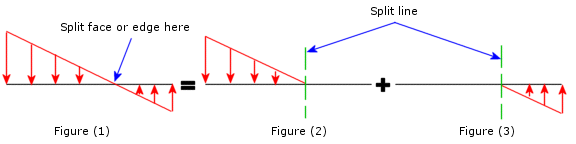

以下の図のように一つの面またはエッジで荷重の方向が変わる分布荷重では、プログラムはPropertyManagerで設定された値と等しい力の絶対値の合計を設定します。

荷重方向の変化する不等分布荷重(図1）では、荷重方向が変化する位置で幾何要素と荷重を分割し、2つの荷重を設定します。 (図2、図3)
