スプールの定義

このコマンドは配管およびチューブ メニューから使用できます。ここでは、配管メニューからの手順について説明します。

1. ルーティング > 配管 > スプール定義 をクリックします。

   FeatureManager デザイン ツリーで ルート フィーチャーを右クリックし、スプール定義 をクリックすることもできます。

2. スプール セグメント として、グラフィックス領域でスケッチ エンティティを選択します。

   ルート セグメントは不連続にすることができ、フランジ接続または溶接のネジ接続で終了することができます。

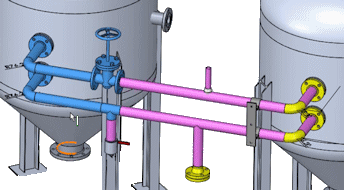

   スプールに属する構成部品が スプール構成部品 に自動的に表示されます。 これらの構成部品は、製造プロセスでスプールに接続される継手、エルボ、o-let、はめ込み点があるパイプ、サポート、ハンガーなどの部品から構成できます。

3. 隣接構成部品 として、スプールの外部にある構成部品を選択します。
4. PropertyManager で、スプール構成部品 と 隣接構成部品 の間で管継手または部品をドラッグ アンド ドロップすることにより、構成部品を追加または削除します。

   合致された構成部品を スプール構成部品 および 隣接構成部品 に追加することもできます。

5. スプールを追加して PropertyManager を開いたままにするには、PropertyManager の最上部で ピン をクリックし、 をクリックします。

   スプールがルートの FeatureManager デザイン ツリーのフォルダーに配置されます。 各スプールの表示状態も生成されます。
