スプラインの簡略化（simplify Splines）

スプラインの点の数を減らすために、そして、複雑なスプラインカーブを持つモデルのシステムパフォーマンスを上げるために、スプラインの簡略化(Simplify Spline) ツールを使用します。


同様に読み込まれたモデルから、またはエンティティ変換(Convert Entities)、エンティティ オフセット(Offset Entities)、交線カーブ(Intersection Curve)、面カーブ(Face Curves)のようなツールから作成されたスプラインを簡略化することができます。

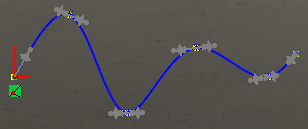

スプラインの簡略化

スプラインを簡略化するには：

  1. 開いているスケッチで、グラフィックス領域でスプラインを選択し、次に、スプライン ツール ツールバーのスプラインの簡略化(Simplify Spline) Tool_Simplify_Spline_Tools.gif をクリックするか、 Tools (ツール) > スプライン ツール (Spline Tools) > スプラインの簡略化 (Simplify Spline) をクリックします。
  2. 次のいずれかを行います。
    • ダイアログボックスで、公差(Tolerance)を設定し、OKをクリックします。
    • スムーズ をクリックして、スプラインの簡略化を続けます。 スプライン点が 2 つになるまで スムーズ をクリックすることができます。 SolidWorks ソフトウェアは：

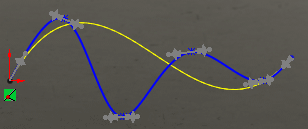

      • 公差を調整し、よりスプライン点の数の少ない新規のカーブを計算します。スムーズになったカーブのプレビューとともに、元のスプラインが、グラフィックス領域に表示されます。
      • 元のカーブ および 簡略化されたカーブ の スプライン点の数 を表示します。
      • オリジナルのカーブから簡略化されたカーブへの意図された偏差である、簡略化された公差(Tolerance)を表示します。

    戻る をクリックして元のカーブまで段階的に戻ることができます。

  3. OK をクリックします。
