空欄の行と列を含む設計テーブル

SolidWorks は、設計テーブルを処理するとき、列でコンフィギュレーション名を使用して（上から下に）各コンフィギュレーションを処理し、次にパラメータ行で（左から右に）各パラメータを処理します。

このソフトウェアは次のように動作します。
  • パラメータ行で空欄のセルが見つかった場合、次のコンフィギュレーション名に進み、関連するパラメータを適用します。
  • コンフィギュレーション名列で空欄のセルが見つかった場合、設計テーブルが終了したとみなすため、処理を停止します。

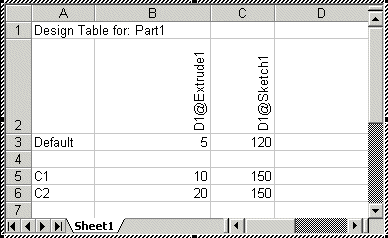

下記の例では、デフォルト コンフィギュレーションのみが処理されます。行 4 が空欄であるため、コンフィギュレーション C1 および C2 は処理されません。
