DimXpert サイズ寸法でサポートされるフィーチャー

Feature 寸法タイプの例
ボス（Boss）

直径
面取り（Chamfer）

  • 角度-距離
  • 距離-距離
DimXpert は SolidWorks で面取りを定義した方法にしたがって寸法を付けます。

面取りはそれらのトポロジーが距離-距離で寸法付けされたことを認識しました。

円錐（Cone）

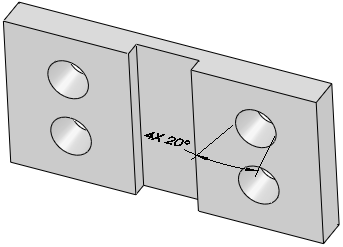

外部および内部円錐のセットは同じ中心角を持ち、共通の平面上になくてはなりません。
円筒（Cylinder）

半径
Feature 寸法タイプの例
フィレット（Fillet）

半径
交差円
円錐と平面の交差する位置にできる円。 円錐は平面に垂直でなくてはならず、楕円から作成されたものは使用できません。 円錐と平面の間には、フィレットまたは面取りを入れることができます。
座ぐり穴

  • 穴直径と深さ(ブラインドのとき)
  • 座ぐり穴の直径と深さ

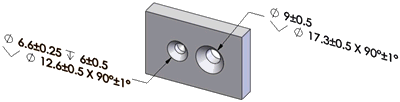

皿穴

  • 穴直径と深さ(ブラインドのとき)
  • 皿穴の直径と角度
Feature 寸法タイプの例
単一穴（Simple Hole）

直径と深さ(ブラインドのとき)、または、ねじの指示と深さ(ブラインドのとき)
切欠（Notch）

長さ、幅、深さ(ブラインドのとき)
DimXpert オプション（DimXpert options）ダイアログボックスで寸法タイプを指定します。
幅 (Width)

幅
Feature 寸法タイプの例

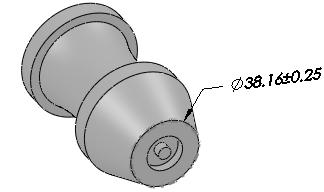

球（Sphere）
