とめつぎフランジ (45度) の例

例 1

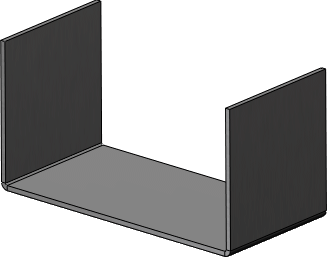

板金部品を作成する。
連続したエッジを開始する端点の近くのエッジを選択します。
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
正しい表示方向 不正解

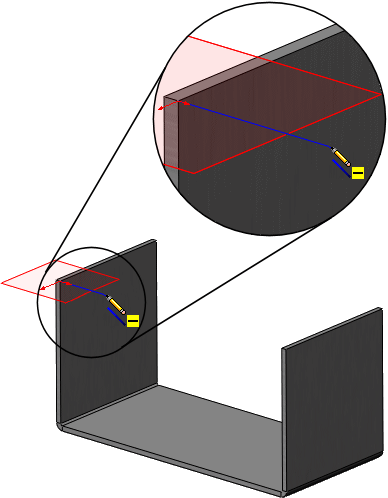

とめつぎフランジのスケッチを作成します。 スケッチ平面は、とめつぎフランジが最初に作成されるエッジに垂直です。

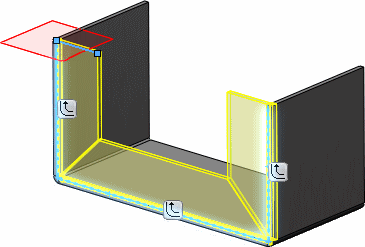

とめつぎフランジのエッジを順序通りに選択します。 この例では、左側の垂直なエッジ、水平方向のエッジ、右側の垂直エッジの順序で選択します。

また、延長 Propagate.gif(Propagate)をクリックして選択エッジに正接なすべてのエッジを選択することもできます。
とめつぎフランジが作成されます。

例 2

とめつぎフランジのスケッチを作成します。

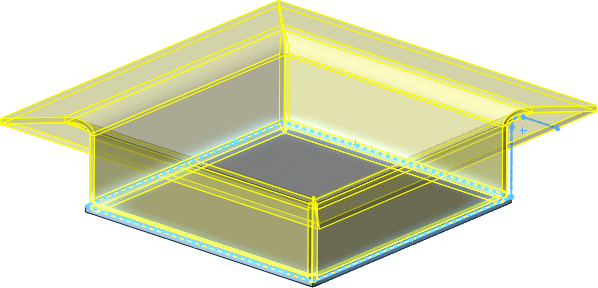

とめつぎフランジのエッジを順序通りに選択します。
とめつぎフランジが作成されます。
