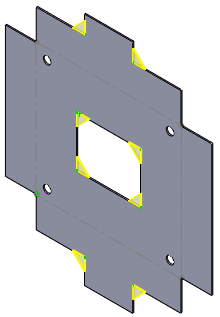

コーナー トリムの作成

コーナー トリム ツールは、展開した板金部品のエッジや面から材料を切り落としたり、カットします。

コーナー トリムを作成するには：

  1. 板金部品を作成する。
  2. (板金ツールバーの) コーナー トリム（Corner-Trim）Tool_Corner_Trim_Sheet_Metal.gif をクリックするか、挿入 (Insert) > 板金 (Sheet Metal) > コーナー トリム (Corner Trim) をクリックします。
  3. コーナー トリム PropertyManager で、リリーフ オプション に次のように設定します:
    1. コーナー エッジPM_corner_edges.gif のエッジを選択します。
    2. 全コーナーを集める をクリックします。
    3. リリーフ タイプ の値を選択します。
    4. ベンドライン中心 を選択するか、選択解除します。
    5. 半径 または 横の長さ の値を設定します。
    6. 値を設定するために、厚みとの比率(Ratio to thickness) を選択します。
    7. ベンドに正接 を選択します。
    8. フィレットされたコーナー追加 を選択して、 半径PM_Radius.gif の値を設定します。
  4. PM_OK.gif をクリックします。

展開された部品への材料の追加と削除

展開された部品に材料を付け加えるか、あるいは引くために：

  1. コーナー トリム PropertyManager で、ブレーク コーナー オプション に次のように設定します:
    1. コーナー エッジと/またはフランジ面PM_parameters.gif を選択します。
    2. 全コーナーを集める をクリックします。

      全コーナーを集める は展開された状態のみで実行可能です。


    3. 内側のコーナーのみ を選択するか、選択解除します。
    4. ブレーク タイプ を選択します。 面取りPM_shm_Chamfer.gif または フィレットPM_shm_Fillet.gif。
    5. 距離PM_mate_distance.gif(面取り) または 半径PM_Radius.gif(フィレット) の値を設定します。
  2. PM_OK.gif をクリックします。

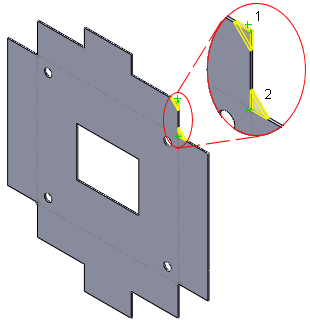

    1. 外側のコーナー：材料のカット

    2. 内側のコーナー:材料を追加
