図面内の分解図（Exploded Views in Drawings）

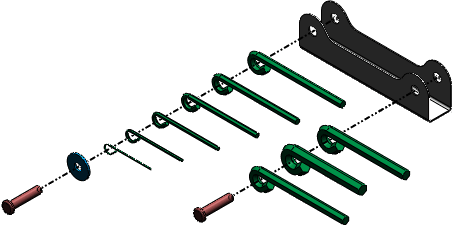

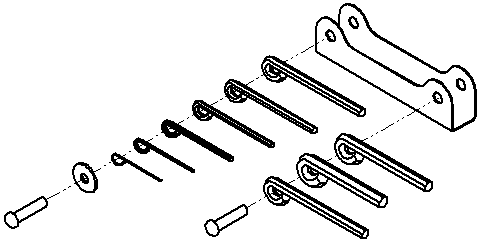

既存のアセンブリ分解図を基に、図面ビューで分解図を作成できます。 実際のビューはモデル ビュー（一般的に等角投影図）になります。

1. アセンブリで次を行います:
   1. 新規コンフィギュレーションを作成します。
   2. 分解図 を作成します。



2. 図面で次を行います:
   1. アセンブリのモデル ビューを、分解図の作成に必要な方向を指定して挿入します。



   2. 図面ビューを右クリックし、プロパティ(Properties)をクリックします。
   3. 図面ビュー プロパティ ダイアログ ボックスの コンフィギュレーション で、分解状態で表示 を選択します。



   あるいは、これらの図面ビューを分解状態で表示するには、次の手順を実行します。

   • 図面ビューを右クリックし、分解状態で表示（Show in Exploded State）をクリックします。
   • 図面ビュー プロパティ PropertyManager の 参照コンフィギュレーション で、分解状態で表示 を選択します。
