類似材料検索 ツールを使用して、引張り強さの値が大きく、密度の値が小さいすべての材料を検索"したり、"せん断弾性係数の値が大きい類似材料を検索"せん断弾性係数の値が大きい類似材料を検索"
Sustainability を使用して部品の材料を定義したり、完全定義のアセンブリで選択した構成部品の材料を編集したりするときに、類似材料検索 ツールを使用できます。
-
Sustainability タスク パネル (材料) で、類似検索 をクリックします。

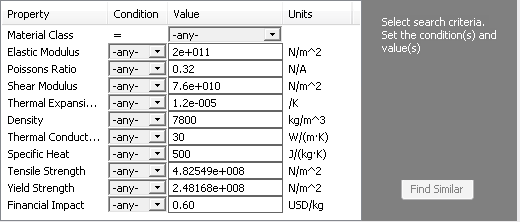

元の材料のプロパティが一番上の行に表示された 類似材料検索 ダイアログ ボックスが表示されます。
表示されるプロパティは、材料によって異なります。
-
類似材料の検索条件を入力します。
たとえば、密度 で 条件 に < を選択すると、元の材料よりも密度が小さい類似材料をすべて検索します。
検索条件を変更するには、編集 をクリックして設定を変更します。
-
検索条件の横にある 類似検索 をクリックします。
検索条件に合う類似材料が、そのプロパティと共にリスト表示されます。 表示順序は選択した条件に依存し、ターゲットの値に最も近い順になります。

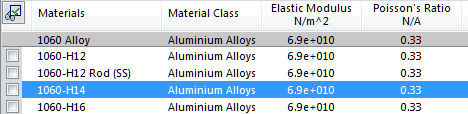

リストをフィルターするには、
(Materials)リストの左にあるチェックボックス の左にあるチェックボックス
を選択し、
選択アイテムのみ表示
をクリックします。
-
類似材料の行をクリックすると、その材料が環境にあたえる影響が元の材料と比較されて表示されます。
ダイアログ ボックスの 環境影響 ダッシュボードには各環境影響エリアの 選択 バーがあり、材料の環境影響が
オリジナル
材料よりも大きい か小さい かを示しています。 円グラフも更新されます。
円グラフの下には 選択/オリジナル バーのペアがあり、材料の経済的な影響 の変化を示しています。
- 製造プロセス または表示されている 単位 を変更するには、円グラフの右側のドロップダウン リストを使用します。
- 使用する材料が決まったら、確定 をクリックします。
材料 タスク パネルの 材料 部分に選択した材料が追加され、ダイアログ ボックスが閉じます。
