位置寸法を組み合わせる

位置寸法を組み合わせるためには：

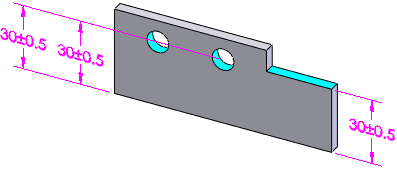

  1. 組み合わせを行う寸法をもつモデルを開きます。例えば、以下の3つの寸法を1つに組み合わせることができます。

    位置寸法を組み合わせる場合、すべてが同じ原点フィーチャーを持つ必要があります。

  2. Ctrlキーを押して 3 つの寸法を左から右へ選択します。
  3. 右クリックし、寸法の結合(Combine Dimension)を選択します。

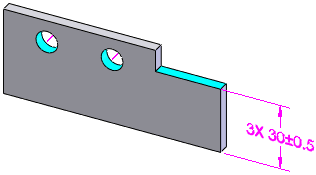

    寸法には、自動的にインスタンス数が追加され、最後に選択された寸法に結合されます。

    寸法を個別の寸法に戻すために、組み合わされた寸法を右クリックし、組み合わせた寸法の分解 (Break Combined Dimension) を選択します。幾何公差を組み合わせ、または分解するためのオプションは、幾何公差記号の組み合わせ(Combine Gtol) と 組み合わせ幾何公差記号のブレーク(Break Combined Gtol)です。
