2 つの円弧のエッジ間の寸法の作成

2つの円弧のエッジ間に寸法を配置するには:

  1. スマート寸法Tool_Smart_Dimensions_Relations.gif（寸法/拘束 ツールバー）または Tools (ツール) > 寸法 (Dimensions) > スマート (Smart) をクリックします。

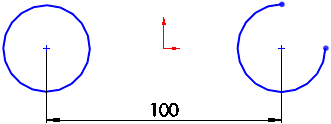

  2. 最初の円弧のエッジを選択し、次に2つ目の円弧のエッジを選択します。


  3. Shift を押して、2 つのエッジ間に寸法を適用するためにクリックします。

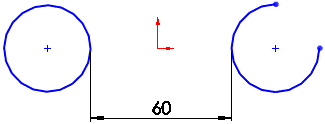

    • 1番目と2番目の円弧の状態に最小寸法を適用します。
    • 距離を測る方法を変えることができる、寸法配置 PropertyManager を開きます。
