図面へのスケッチ図の挿入

図面にスケッチとして図 (.bmp、.gif、.jpg、.jpeg、.tif、および .wmf タイプのファイル) を挿入できます。

図面に図を挿入するには：

  1. スケッチ ツールバーでスケッチ図 (Sketch Picture) Tool_Sketch_Picture_Sketch.gif をクリックするか、挿入 (Insert) > 図 (Picture) をクリックします。
  2. 開く ダイアログ ボックスで目的のイメージ ファイルを選択し、開く をクリックします。
  3. スケッチ図 PropertyManager でオプションを選択し、PM_OK.gif をクリックします。
図が、図面の(0,0)の位置（左下のコーナー）に図の座標で(0,0)に挿入されます。
  • グラフィックス領域で図をドラッグ、サイズ変更できます。
  • 図の位置、サイズ、回転、透明度をスケッチ図 (Sketch Picture) PropertyManagerでコントロールできます。
  • PropertyManager を開いて、ドラッグを有効にするには、図をダブルクリックします。

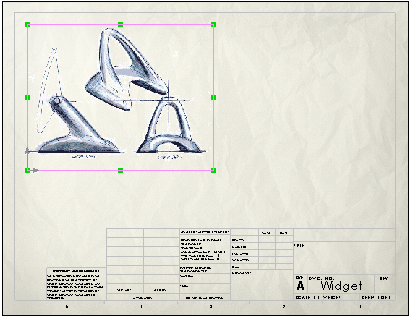

例 :図面でのスケッチ図の使用
