스케치로 뷰 변환 PropertyManager

스케치로 뷰 변환 PropertyManager를 사용하여 도면뷰를 스케치 요소 또는 스케치 요소 블럭으로 변환할 수 있습니다.

이 PropertyManager를 여는 방법

도면뷰에서 오른쪽 클릭하고 스케치로 뷰 변환을(를) 클릭합니다.

표시 상태

뷰를 스케치로 대치
도면 뷰 를 상응하는 2D 스케치 요소로 대치.

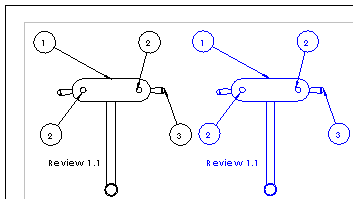

원래 도면뷰 wn-original-drawing-view.png
상응하는 2D 스케치 요소 wn-original-drawing-view-block1.png
블록으로 뷰 대치
도면 뷰를 블록으로 그룹화된 상응하는 2D 스케치 요소로 대치.

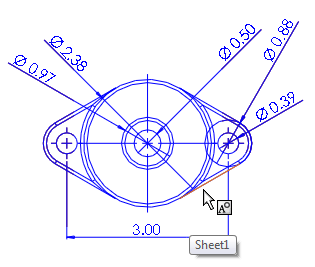

원래 도면뷰 wn-original-drawing-view-dims.png
상응하는 2D 스케치 요소의 블록
블럭으로 삽입
도면의 원하는 곳에 배치할 수 있는 상응하는 2D 스케치 요소로 구성된 별도의 블록을 만듭니다.
이 예제에서 왼쪽의 도면 뷰를 교체하지 않고 오른쪽의 블록을 도면 뷰에 추가합니다.

삽입점

뷰를 블럭으로 바꾸기 또는 블럭으로 삽입을(를) 선택한 경우에 사용할 수 있습니다.

그래픽 영역에서 점 조정자와 지시선을 삽입합니다. 여기서는 개별적으로 끌어 블럭을 배치할 수 있습니다.
