어셈블리 문서의 BOM

어셈블리 파일에서 BOM을 작성할 수 있습니다.

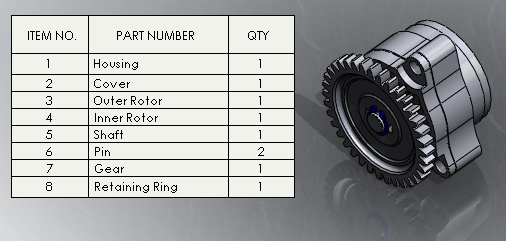

삽입 > 테이블 > BOM을 클릭하여 어셈블리에서 BOM 테이블을 작성합니다. PropertyManager에서 파라미터를 설정한 후, 그래픽 영역을 클릭하여 BOM을 배치합니다.

FeatureManager 디자인 트리의 테이블 폴더에 BOM이 나타납니다. BOM이 적용되는 설정 이름은 BOM 피처 옆에 나타납니다.

어셈블리 BOM 작성하고 저장한 후, BOM을 참조 도면에 삽입할 수 있습니다. 선택 옵션으로 어셈블리 BOM과 도면 BOM 테이블을 링크할 수 있습니다.

부품 번호 상태 열은 어셈블리 파일의 BOM에서는 지원되지 않습니다.
