용접 비드

용접구조물 파트 및 어셈블리와 멀티바디 파트에 용접 비드를 추가할 수 있습니다.

용접 비드의 핵심 기능:
  • 틈이 있는 바디를 포함해 모든 유형의 지오메트리와 호환
  • 용접 테이블을 사용하여 도면에 용접 비드 속성 포함
  • 용접 기호 자동 생성
  • 용접 기호와 용접 비드 연결
  • FeatureManager 디자인 트리에서, 용접 비드를 포함하고 있는 개별 용접 비드 폴더

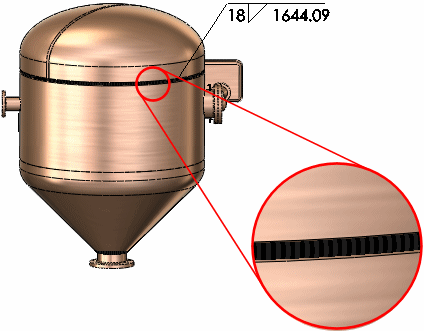

용접 비드는 단순화된 표시를 사용합니다. 모델에 그래픽으로 표시됩니다. 지오메트리가 생성되지 않습니다. 용접 비드가 간략화되어 성능에 영향을 미치지 않습니다.

어셈블리의 용접 비드에 대한 자세한 내용은 어셈블리의 용접 비드을 참고하십시오.

도면의 용접 테이블에 대한 자세한 내용은 용접 테이블을 참고합니다.

목차

  • 용접 비드 생성

  • 스마트 용접 선택 도구

    스마트 용접 선택 도구를 사용하여 용접 비드를 적용할 면을 선택합니다. 이 도구는 용접 비드 PropertyManager에 있습니다.

  • 용접 비드의 유형 및 크기 변경하기

    다른 피처와 마찬가지로, FeatureManager 디자인 트리에서 용접 비드를 오른쪽 클릭하고 피처 편집을 클릭하여 용접 비드를 편집할 수 있습니다. 그러나, 용접 폴더 안의 용접 비드를 드래그하여 용접 기호에서 용접 비드의 크기와 유형을 변경할 수도 있습니다.

  • 용접 비드 PropertyManager

    용접 비드 PropertyManager를 사용하여 용접 비드를 삽입하고 정의할 수 있습니다.

  • 용접 비드 속성 대화 상자

    용접 비드 속성 대화 상자를 사용하여 도면의 용접 테이블에 표시되는 용접 비드 속성을 설정합니다.

  • 용접구조물 - 필렛 용접 비드

    구조용 멤버나 보강판과 같은 서로 교차하는 용접구조물에 직선형, 점선형, 지그재그형 비드를 추가할 수 있습니다.
