예: 중립 평면을 구배 유형으로 사용하는 면 연장

구배 유형(으)로 중립 평면을(를) 사용하여, 바깥쪽면의 일부, 바깥쪽면 전체, 안쪽면 일부, 안쪽면 전체, 인접면 또는 안쪽과 바깥쪽면을 구배할 수 있습니다. PropertyManager의 구배줄 면 아래에 있는 아래 면 연장 값에서 선택합니다.

중립 평면은(는) 금형을 작성할 때 끄는 방향을 지정하기 위해 선택하는 평면 또는 면을 말합니다.

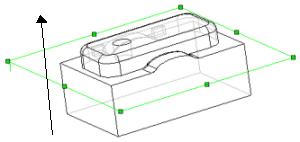

선택한 평면의 Z축 방향이 금형에서 튀어나오는 파트의 방향이 됩니다. 반대 방향 옵션은 끄는 방향이 아니라 구배 방향을 바꾸는 옵션입니다. 아래 보기에서, 평면1이 중립 평면입니다. 이 평면에 끄는 방향을 표시해주는 화살표가 있습니다.

면 연장	설명	그래픽 영역에서 선택	구배 결과
없음	선택한 면만 구배됩니다. 모든 보기에서 윗면이 중립 평면으로 사용되었습니다.
탄젠트따라	선택한 면과 접하는 모든 면에 구배를 연장합니다. (면이 필렛된 모서리와 만납니다.) 바깥쪽면은 베이스 돌출에서 선택한 모든 면을 포함합니다.
모든 면	중립 평면 옆과 중립 평면에서 돌출된 모든 면에 구배를 줍니다. 안쪽면은 세 개의 보스-돌출에 있는 모든 면을 포함합니다.
안쪽 면	중립 평면에서 돌출된 모든 안쪽면에 구배를 줍니다.
바깥쪽 면	중립 평면 옆에 있는 모든 바깥쪽 면에 구배를 줍니다.
