평행이동된 면 이동 피처 작성

  1. 모델을 엽니다.
  2. CommandManager의 아무 탭이나 오른쪽 클릭하고 직접 편집을 클릭하여 해당 탭을 활성화합니다.
  3. 다음 중 하나를 실행합니다.
    • 면을 오른쪽 클릭하고 면 이동을 클릭합니다.
    • 직접 편집 CommandManager 탭에서 면 이동을 클릭하고 면을 선택합니다.



    트라이어드가 나타납니다. 그림 형식 팝업 도구 모음이 나타나 연결 면 선택을 돕습니다.

  4. PropertyManager의 면 이동 아래에서 평행이동을 선택합니다.
  5. 그림에 표시된 팝업 도구 모음 이미지를 클릭하여 모든 동일 평면 면을 선택합니다.



    팝업 도구 모음이 나타나지 않으면 선택한 면을 취소하고 다시 선택합니다.

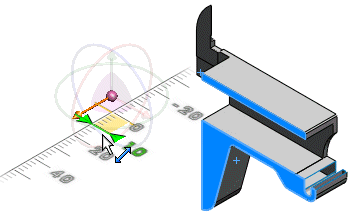

  6. 그림에 표시된 트라이어드 화살표를 면에서 멀어지게 끕니다.



    지정한 거리만큼 끌 수 있게 눈금자가 나타납니다. 선택한 면이 지정한 거리만큼 이동됩니다.

  7. 를 클릭합니다.
